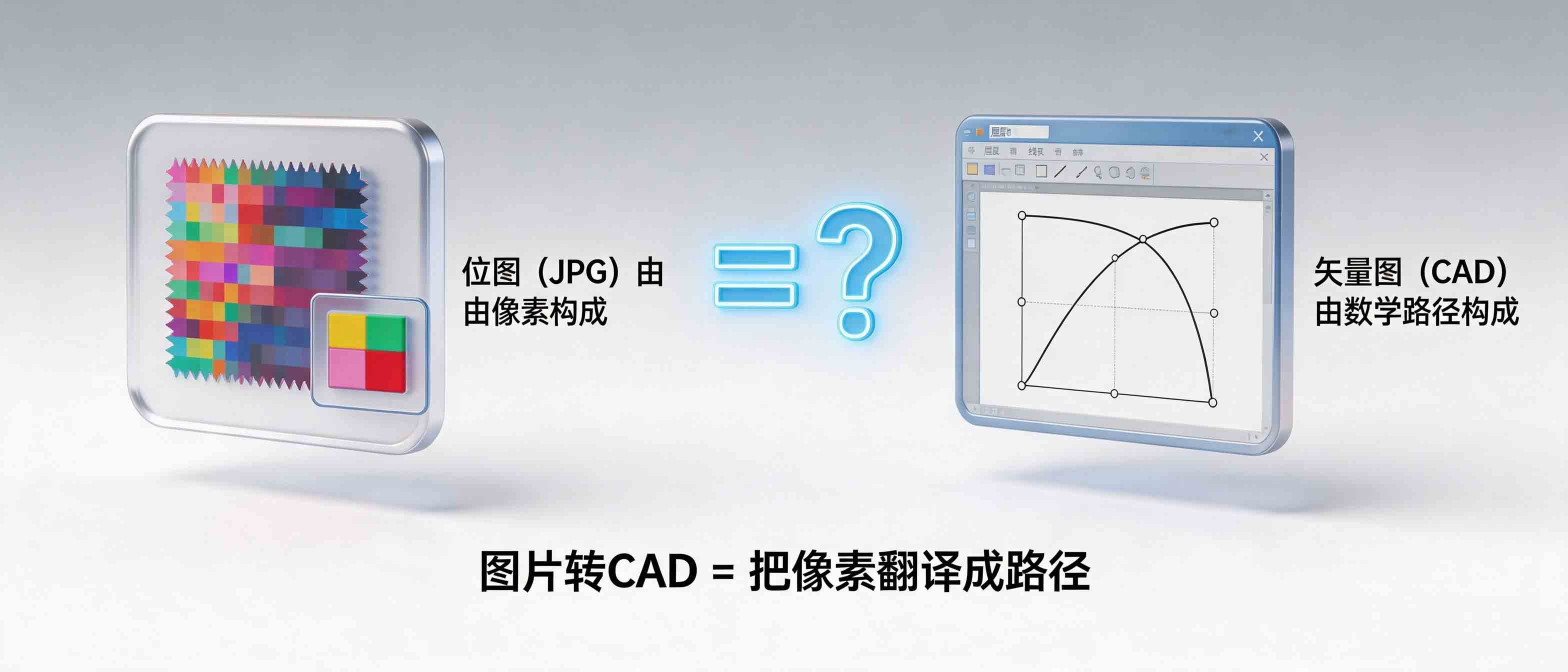

日常接触的照片、截图、手绘图扫描件，都属于位图，由固定数量的像素点拼接而成，这类文件放大到一定程度就会出现锯齿、马赛克，无法被CAD软件精确编辑。
CAD 图纸则是标准矢量文件,记录的不是颜色，而是数学公式，用来描述点、线、圆弧、多边形等几何图形。它的特点是无限放大也不会失真，并且每个元素（如一条线、一个圆）都是独立、可编辑的。所以，图片转CAD，本质上是一个矢量化的过程,让原本只能看的图片，变成可以编辑、可以测量、可以上机生产的工程文件。这个过程，图片先去除扫描产生的噪点、污渍，调整亮度和对比度，让线条更清晰，翰墨AI开始分析处理后的图片，识别出哪些是直线、曲线、圆形、文字，甚至是墙体、门窗。然后，它会把这些识别出的元素，转换成CAD软件能识别的几何对象，会生成一个CAD能直接打开的矢量文件dwg 或 dxf。得到的图纸线条清晰，每个元素都可单独选中编辑。翰墨AI 工具还会自动精简冗余锚点、补全路径断点，让生成的文件更贴合后续编辑与生产需求。

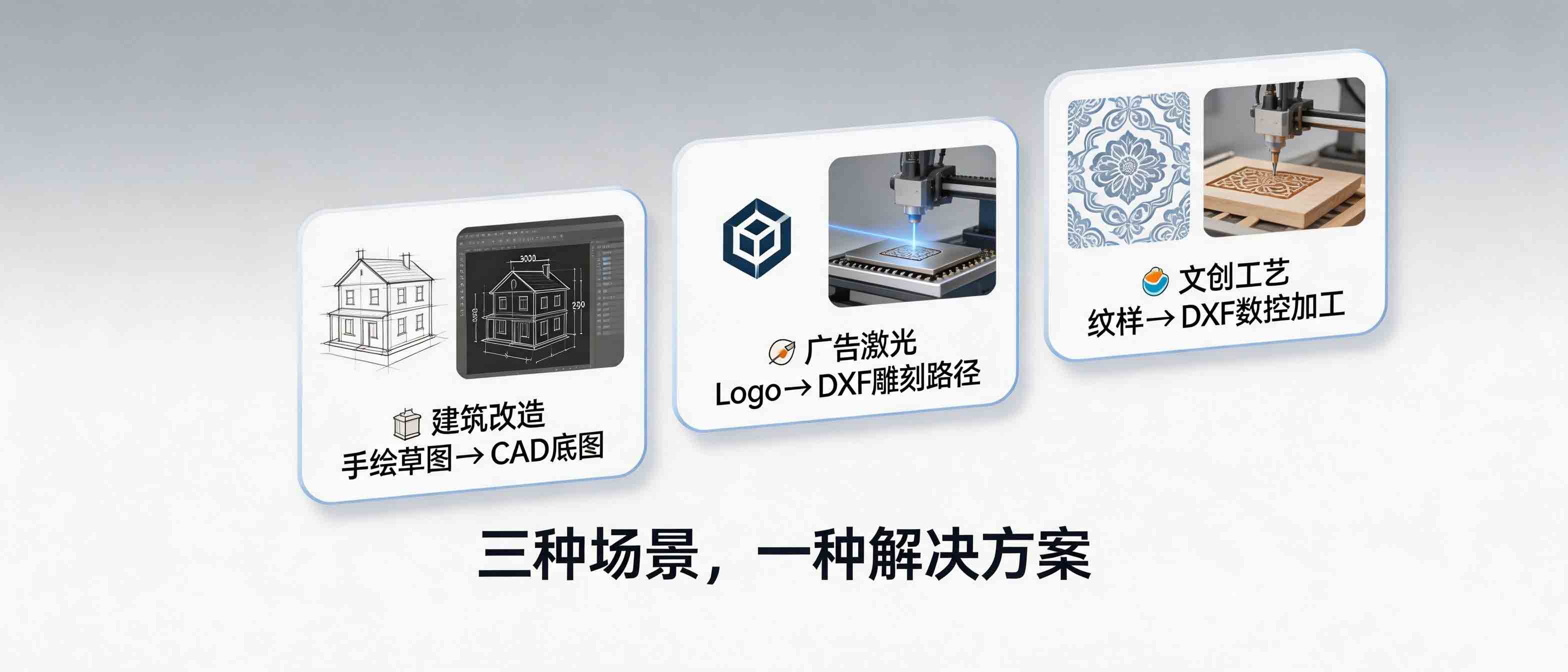

适用场景
1.建筑与装修改造：手绘草图或扫描的蓝图，快速变成可编辑的CAD底图
2.广告标识与激光切割：品牌 Logo 截图、手写字稿、异形插画图案
3.文创与工艺加工：国风纹样、装饰图案、插画轮廓
注意事项
1.优先选择高清、平视拍摄的线稿图，避免透视变形、画面模糊、反光杂点，原图基础质量直接决定最终转换精度。
2.转换前可做简单预处理：拉高画面对比度、去除背景杂色、强化线条边界，能大幅提升识别准确率。
3.转换后必须做三项校验：检查路径闭合性、清理冗余线条与锚点、按实际尺寸校准整体比例。
4.图片转 CAD 本质是提升绘图效率的辅助手段，它解决的是从零绘制效率低的痛点，而非完全替代人工绘图与校验。分清适用场景，做好转后优化，既能大幅缩短出图周期，也能保障生产端的精度与稳定性。
